Ex i ... 8 V DC induktive Endschalterboxen 2 - 6 Sensoren

Die Positionen von Industrie-Armaturen müssen in bestimmten Fällen oder Situationen mehrfach abgesichert sein. Weiterhin sind dann auch bei speziellen Anwendungen neben den üblichen Positionen wie AUF und ZU Zwischenpositionen wie z.B. 45° oder 60° erforderlich.

Nachfolgend sind 5 Beispiele dieser speziellen Endschalterboxen ersichtlich.







Ex i ... 8 V DC induktive Endschalterbox für Drehantriebe

mit 6 Sensoren, Polyester-Gehäuse Abm.: 160x160x90 mm

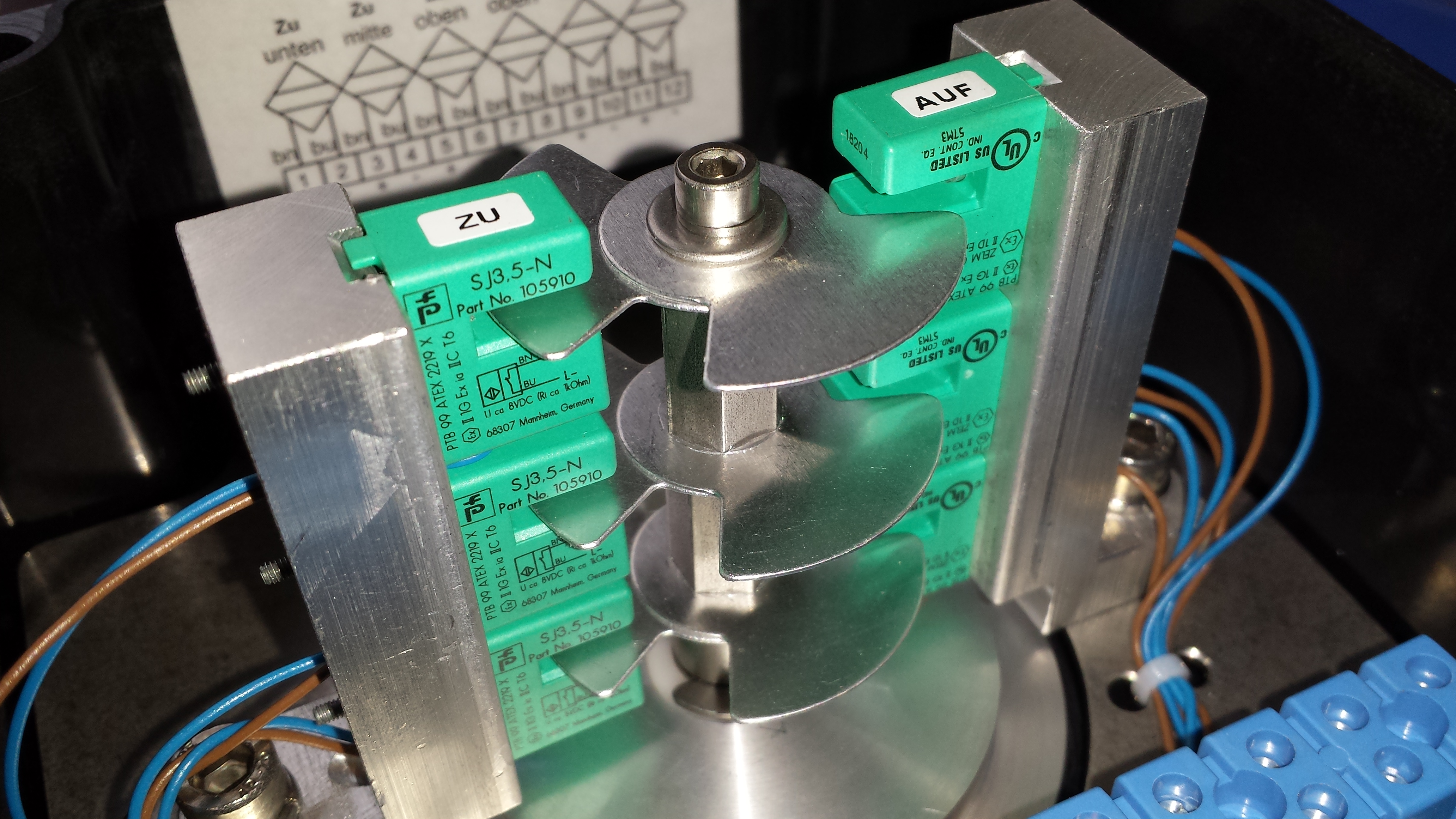

Bild 1: 6x Pepperl+Fuchs Sensor Ex i ... 8 V DC SJ 3,5-N angeschlossen an 6x 2-polige Miniklemme für Position 3x ZU und 3x AUF.









- 45 °C Ex i ... 8 V DC induktive Endschalterbox für Drehantriebe

mit 6 Sensoren, Aluminium-Gehäuse Abm.: 160x160x90 mm



Bild 2: 6x Pepperl+Fuchs Sensor Ex i ... 8 V DC SJ 3,5-SN angeschlossen an 6x 2-polige Miniklemme für Position 3x ZU und 3x AUF.







Ex i ... 8 V DC induktive Endschalterbox für Drehantriebe

mit 4 Sensoren, Polyester-Gehäuse Abm.: 160x160x90 mm

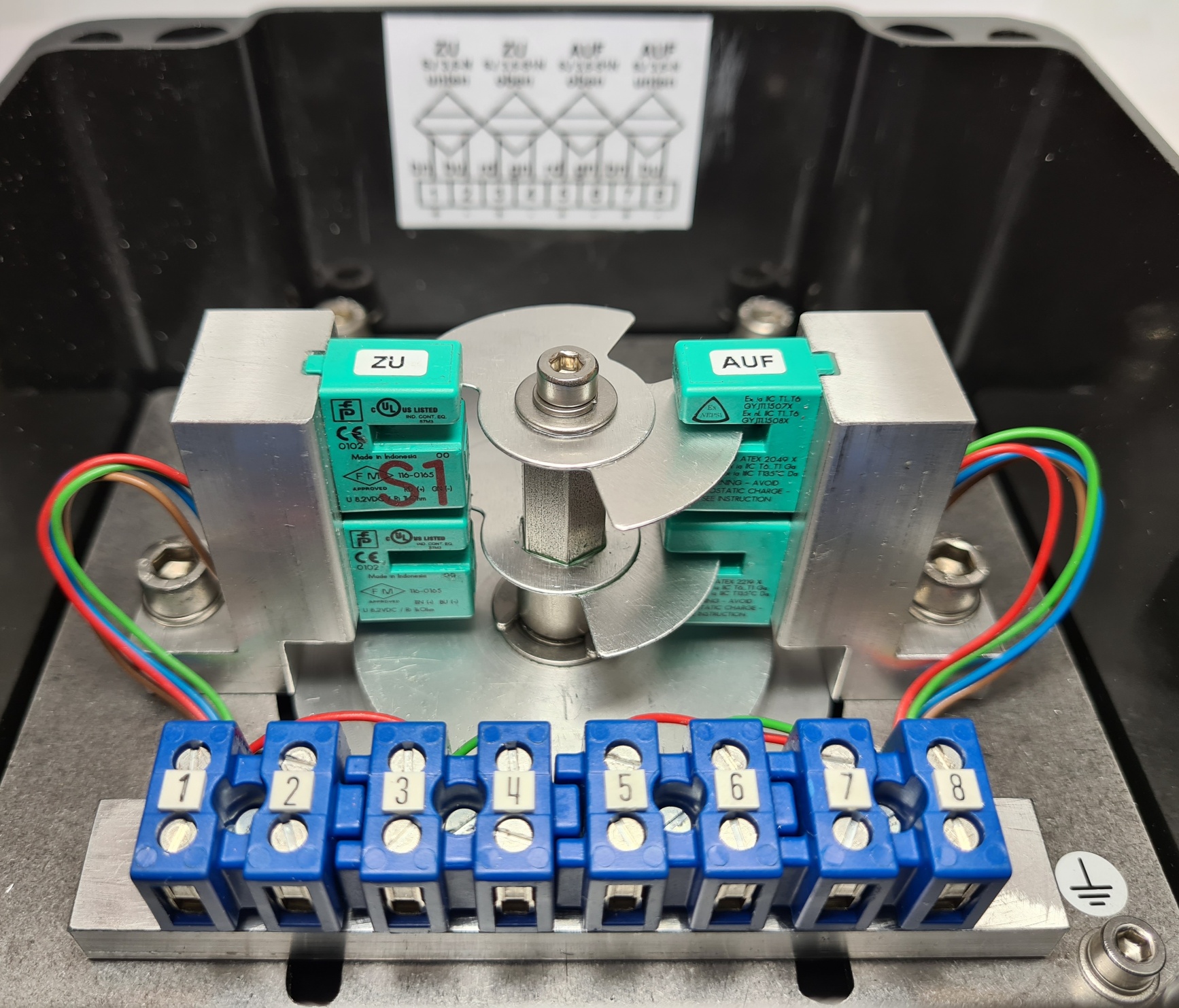

Bild 3: 2x P+F Ex i ... 8 V DC SJ 3,5-S1N und 2x P+F Ex i ... 8 V DC SJ 3,5-N angeschlossen an 3x 2-polige Miniklemme für Position je 1x ZU und je 1x AUF.







Ex i ... 8 V DC induktive Endschalterbox für Linearantriebe

mit 3 Sensoren, Polyester-Gehäuse Abm.: 160x160x90 mm

Bild 4: 3x P+F Ex i ... 8 V DC SJ 3,5-S1N angeschlossen  an 3x 2-polige Miniklemme für Position 1x ZU und 2x AUF.









Ex i ... 8 V DC induktive Endschalterbox für Linearantriebe

mit 3 Sensoren, Polyester-Gehäuse Abm.: 220x120x90 mm

Bild 5: 3x P+F Ex i ... 8 V DC SJ 3,5-N angeschlossen 3x 2-polige Miniklemme für Position , 120° und 240°.
