1. Endschalterboxen
Aufnahme
Stellungsregler 1.1
Ex i ... 8 V DC Endschalterbox Aufnahme Stellungsregler
![Endschalterbox zur Aufnahme von Samson-Stellungsregler](../../images/endschalterbox-zum-aufbau-von-samson-stellungstable70.jpg)
Endschalterbox mit 2x Pepperl+Fuchs Sensoren SJ 3,5-S1N für "Auf" und "Zu" zur
Aufnahme von Samson-Stellungsregler.
1.2 Ex i ... 8 V
DC Endschalterbox Aufnahme Stellungsregler
![](../../images/Endschalterbox%20zum%20Aufbau%20von%20Samson%20-%20Stellungsregler.jpg)
Endschalterbox mit 3x Pepperl+Fuchs Sensoren
SJ 3,5-SN für Position "Auf" zur Aufnahme von Samson-Stellungsregler.
1.3 Endschalterbox Aufnahme Stellungsregler
![](../../images/Endschalterbox Aufbau Eckardt-Foxboro-Stellungsregler.jpg)
Endschalterbox mit 2x
Bartec-Schalter Ex d ... 4 - 250 V AC/DC, Typ: 07/1511-7330/01 für
beliebige Position zur Aufnahme von Eckardt-Foxboro-Stellungsregler,
Temperatureinsatzbereich: - 40°C bis +70°C.
1.4 Ex i ... 8 V DC
Endschalterbox Aufnahme Stellungsregler
![](../../Images/Endschalterbox%20Bar%20Stellungsregler.jpg)
Endschalterbox mit 2x Pepperl+Fuchs Sensoren SJ 3,5-SN für "Auf" und "Zu" zur
Aufnahme von
Bar-Stellungsregler.
1.5 4 - 250 V AC/DC mechanische
Endschalterbox Aufnahme Stellungsregler
![Endschalterbox zur Aufnahme von Stellungsregler](../../images/endschalterbox-zur-aufnahme-von-stellungsregletable70.jpg)
Endschalterbox Aufnahme Stellungsregler. z.B. ausgestattet mit 2x Bartec-Endschalter Ex d ... für Stellung Auf und Zu.
2. Endschalterboxen 2 - 6 Sensoren/Schalter
2.1 Ex i ... 8 V DC Endschalterbox, 6
Sensoren
![](../../images/Ex i ... 8 V DC Sensoren Pepperl+Fuchs 6x SJ 3,5-N.jpg)

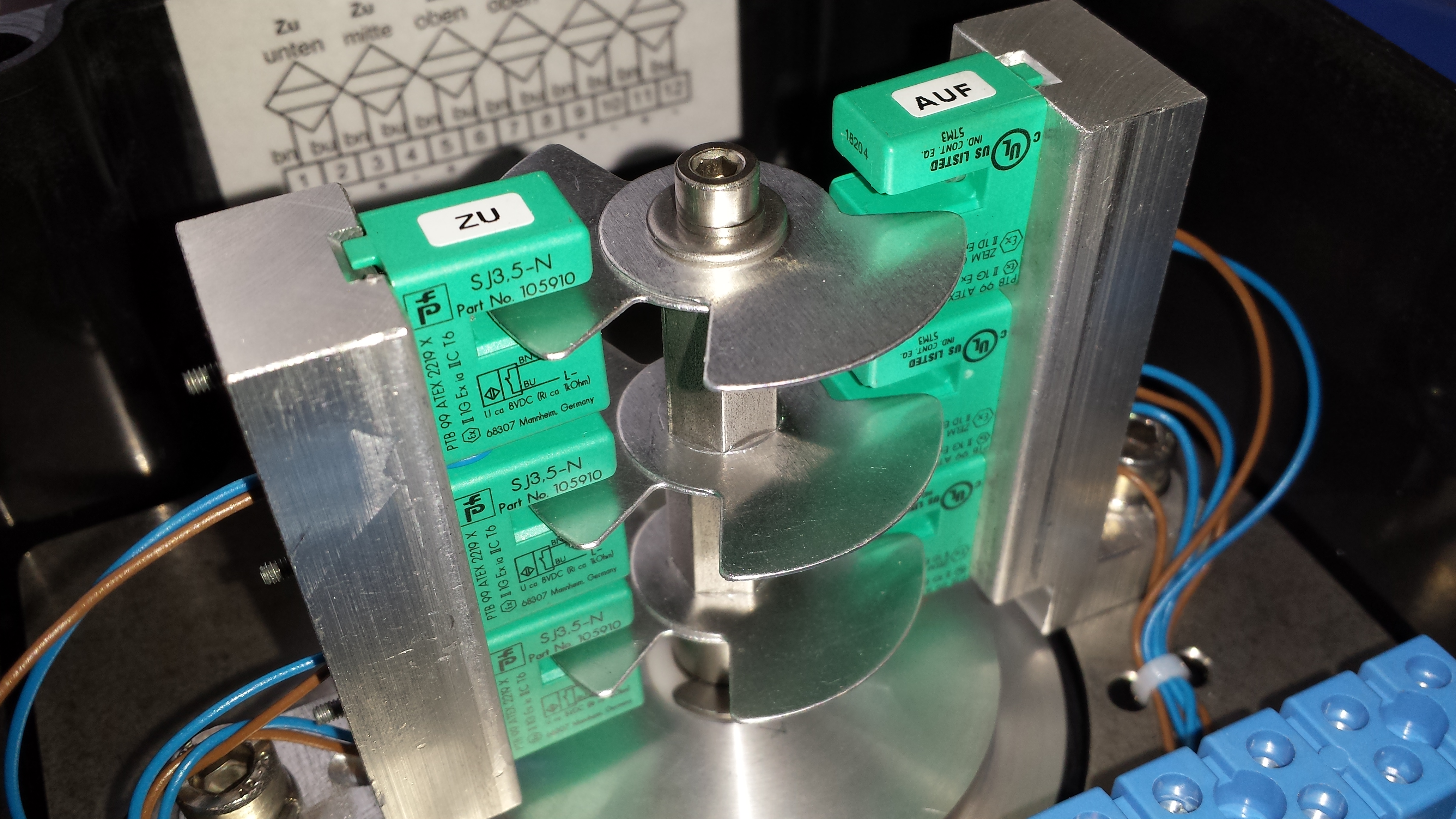

In bestimmten Situationen ist es erforderlich das die Abfrage
von Armaturen-Positionen 2- oder 3-fach abgesichert wird oder aber eine Zwischen-Position erforderlich ist.
Hier sind Ex i ... 8 V DC Pepperl+Fuchs Sensoren 3x SJ 3,5-N für
Position Auf und 3x SJ 3,5-N für Position Zu eingebaut.
2.2 24 V DC
Endschalterbox, 3 Sensoren
![](../../images/24V%20Endschalterbox%20mit%203x%20P+F%20SB%203,5-E2.jpg)
In bestimmten Situationen ist es erforderlich das die Abfrage von
Armaturen-Positionen 3-fach abgesichert wird oder aber eine Zwischen-Position erforderlich ist.
Hier sind 10 - 30 V DC Pepperl+Fuchs Sensoren 1x SB-3,5-E2 für
0°, 1x SB 3,5-E2 für 90° und 1x SB 3,5-E2 für
180° eingebaut.
2.3 Ex i ... 8 V DC Endschalterbox, 5
Sensoren
![](../../images/Ex%20i%20...%20Endschalterbox%20mit%205x%20P+F-Sensor.jpg)
Endschalterbox mit 4x Ex i
... 8 V DC Pepperl+Fuchs Sensor SJ 3,5-N, S1 bis S4. Alle 4 Sensoren sind mit
Aluminium-Schaltfahnen unabhängig voneinander einstellbar. Der
zylindrische Ex i ... 8 V DC Pepperl+Fuchs Sensor NJ4-12GK-N (=S5) ist zur
Abfrage des geschlossenen Gehäuse-Deckels montiert.
2.4 Ex i ...
- 45°C 8 V DC Endschalterbox, 4 Sensoren
![](../../images/Tieftemperatur-Endschalterbox%20mit%204x%20Ex%20i%20...%208%20V%20DC%20Pepperl+Fuchs%20SJ%203,5-SN.jpg)
Endschalterbox mit 4x
Ex i ... 8 V DC Pepperl-Fuchs SJ 3,5-SN, 2x Auf und 2x Zu.
2.5 Ex i ... 8 V DC
- 35°C Edelstahl-Endschalterboxen, 3 Sensoren bzw. 2 Sensoren
![](../../images/Ex%20i%20...%208%20V%20DC%20-%2035°C%20Edelstahl-Endschalterbox%20mit%202x%20P+F%20NJ4-12GK-SN%20Armaturenantriebe.jpg)
Edelstahl-Endschalterbox mit 3x
Ex i ... 8 V DC Pepperl-Fuchs NJ4-12GK-SN, 2x Auf und 1x Zu,
Edelstahl-Endschalterbox mit 2x
Ex i ... 8 V DC Pepperl-Fuchs NJ4-12GK-SN, 1x Auf und 1x Zu
2.6 4 - 250 V AC/DC
mechanische Endschalterbox, 6 Schalter
![4-250V Sicherheits-Endschalterbox](../../images/sicherheits-endschalterboxtable70.jpg)
Sicherheits-Endschalterbox
mit
6 Stück
mechanischen Crouzet-Endschaltern
ausgestattet. Die Crouzet-Endschalter sind mit versilberten oder vergoldeten
Kontakten erhältlich. Alle 6 Aluminium-Schaltnocken sind variabel
einstellbar.
2.7
4 - 250 V AC/DC 3D-mechanische Endschalterbox, 4 Schalter
![](../../images/4%20-%20250V%20mechanische%20Endschalterbox%20mit%20Crouzet-Endschaltern.jpg)
![](../../images/Innenansicht%204%20-%20250V%20mechanische%20Endschalterbox%20Sicherheit%20mit%204x%20Crouzet-Endschaltern.jpg)
Sicherheits-Endschalterbox
mit
4 Stück
mechanischen Crouzet-Endschaltern,
2x
für Position
OPEN
und
2x CLOSE,
ausgestattet. Die Crouzet-Endschalter sind mit versilberten oder vergoldeten
Kontakten erhältlich. Alle 4 Aluminium-Schaltnocken sind variabel
einstellbar.
3. Endschalterboxen große Sensoren/Schalter
3.1
24 V DC induktive Endschalterbox
![](../../images/Endschalterbox%20mit%20IFM-Sensoren.jpg)
Endschalterbox mit induktiven Ifm-Sensoren
für die Positionen Auf und Zu mit variabel einstellbarer Schaltfahne.
3.2 Ex i ... 8 V DC
induktive Endschalterboxen für pneumatische Dreh-
und Linearantriebe
![](../../images/Ex i ... 8 V DC P+F NJ5-18GK-SN.jpg)
![](../../Images/Endschalterbox mit 2x P+F NJ3-18GK-S1N und Edelstahl-Druckausgleichelement.jpg)
Endschalterboxen (oben) mit induktiven
Ex i ... 8 V DC Pepperl+Fuchs NJ3-18GK-S1N
und NJ5-18GK-SN
für beliebige Positionen 0° bis 180° mit
verstellbaren Aluminium-Schaltfahnen.
Endschalterbox (unten) mit induktiven
Ex i ... 8 V DC Pepperl+Fuchs NJ3-18GK-S1N
für Position 0° und 90° mit feststehender
Aluminium-Schaltfahne und Edelstahl-Druckausgleichelement.
3.3
10 - 60 V DC induktive Edelstahl-Endschalterbox mit
3D-Anzeige
![](../../images/10 - 60 V DC induktive Edelstahl-Endschalterbox mit 3D-Anzeige.jpg)
![](../../images/3x 10 - 60 V DC Pepperl+Fuchs Sensoren NBB4-12GM45-E2-M.jpg)
Endschalterbox mit induktiven
Pepperl+Fuchs Sensoren NBB4-12GM45-E2-M
für die Positionen 2x CLOSED und 1x OPEN mit
Edelstahl/Aluminium-Schaltfahnen, 0° und 90°
3.4 20 - 250 V AC / 20 -
300 V DC induktive Endschalterbox
![](../../images/20 - 250 V AC - 20 - 300 V DC induktive Endschalterbox mit P+F NBB4-12GM75-US.jpg)
Endschalterbox mit induktiven
Pepperl+Fuchs Sensoren NBB4-12GM75-US
für die Positionen OPEN und CLOSED.
3.4.1 20 - 253 V induktive Endschalterbox
für Wechselstrom
![](../../images/20%20-%20253%20V%20Endschalterbox%20mit%202x%20P+F%20NJ2-12GM50-WS.jpg)

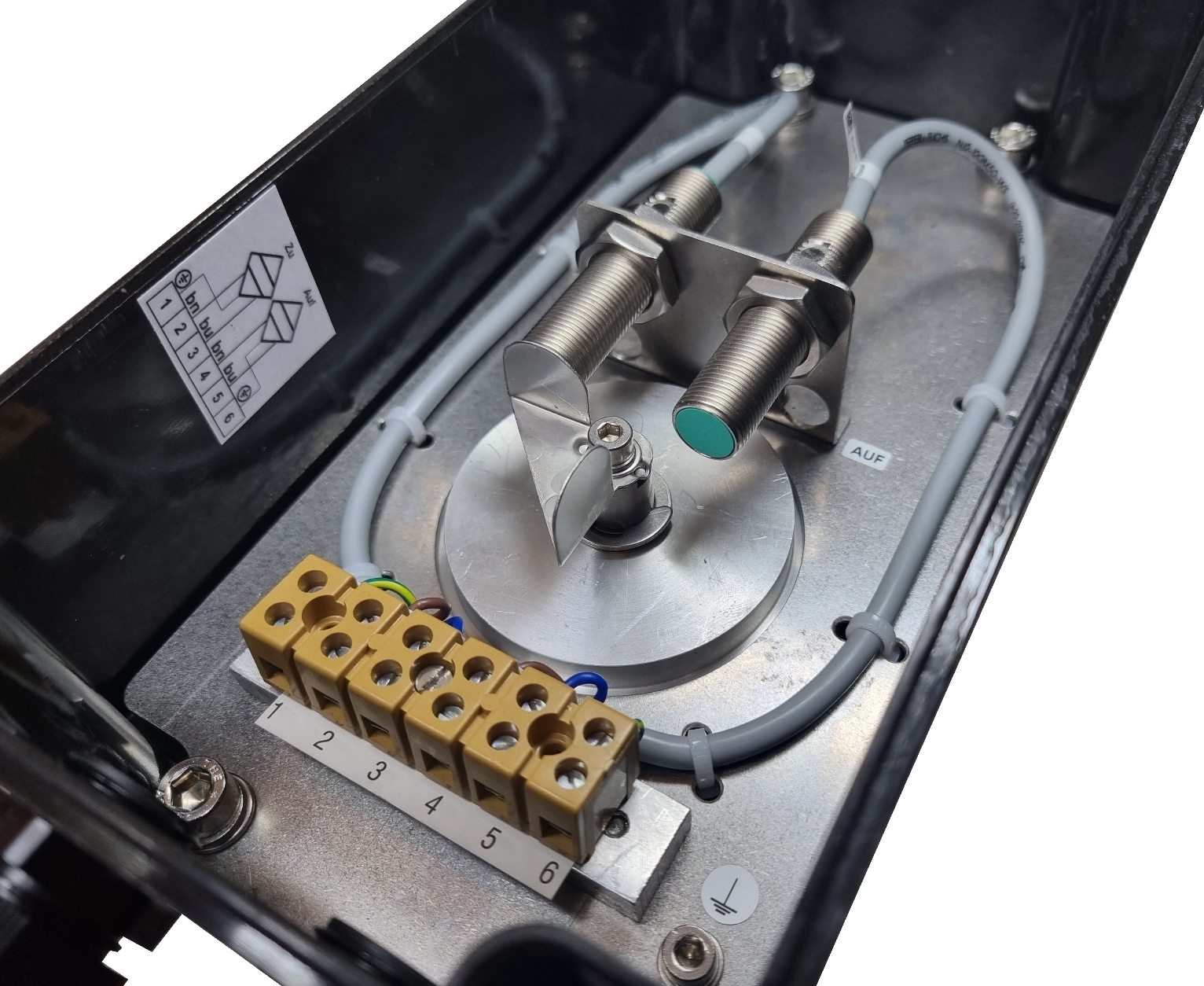

Endschalterbox mit induktiven
Pepperl+Fuchs Sensoren NJ2-12GM50-WS
für die Positionen AUF und ZU.
3.5 10 - 36 V DC
induktive Endschalterbox
![Endschalterkasten mit IFM-Initiatoren](../../images/endschalterkasten-mit-ifm-sensorentable70.jpg)
Endschalterbox mit induktiven Ifm-Sensoren für die Positionen Auf und Zu.
3.6 24 V DC
induktive Endschalterbox
![](../../images/endschalterbox-mit-3x-pf-sensortable70.jpg)
Endschalterbox mit induktiven P+F Sensoren für die Positionen Auf, 45° und Zu.
3.7 20 - 265 V
AC/DC induktive Endschalterbox
![Endschalterkasten mit Siemens-Bero-Sensoren](../../images/endschalterbox-mit-siemens-bero-sensorentable70.jpg)
Endschalterbox mit induktiven Siemens-Bero-Sensoren für die Positionen Auf und Zu.
3.8 10 - 55 V DC
induktive Endschalterbox
![Endschalterkasten mit Balluff-Sensoren](../../images/endschalterkasten-mit-balluff-sensorentable70.jpg)
Endschalterbox mit induktiven Balluff-Sensoren für die Positionen Auf und Zu.
3.9 4 - 20 mA
induktive Endschalterbox Winkelmesssystem
![Endschalterbox mit Winkelmesssystem, 4-20mA](../../images/endschalterbox-mit-winkelmsssystem-0-20matable70.jpg)
Das Gerät verfügt neben seinem 4 - 20 mA Analogausgang für die analoge Darstellung der Winkelpositionen über 2 unabhängig voneinander parametrierbare Schaltausgänge mittels deren zwei wichtige Positionen (z.B. Start- und Stoppposition) dagestellt werden können.
3.10 Ex i ... 8 V DC
Endschalterbox
für hydraulische Antriebe
![](../../Images/Endschalterbox hydraulischer Antrieb.jpg)

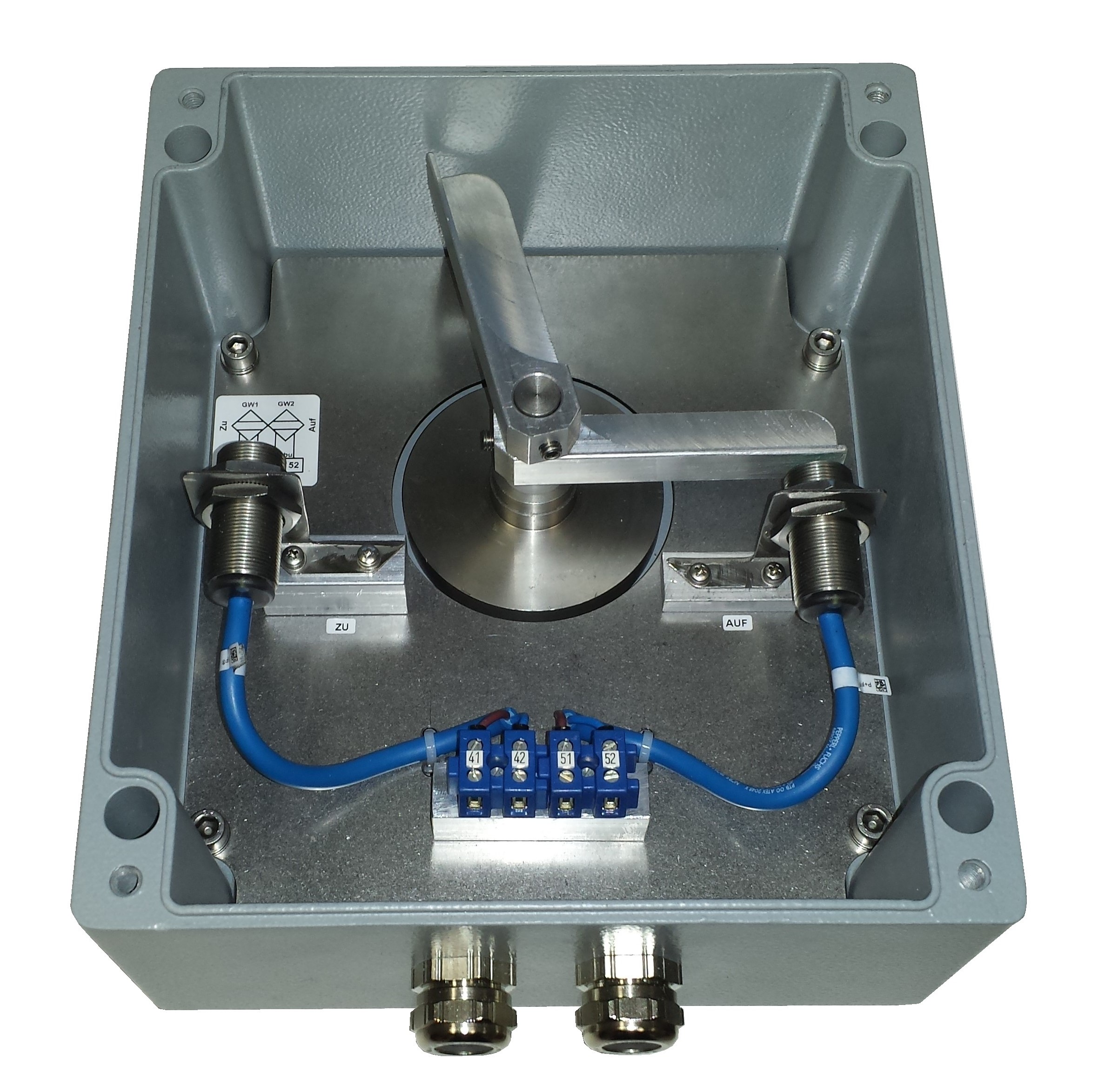

Endschalterbox mit 2x Pepperl+Fuchs Sensoren
NCB5-18GM40-N0 für Position "Auf und Zu"
mit 2x variabel einstellbaren Schaltfahnen. Schaltradius = 75mm.
3.11 10 - 30 V DC
induktive Edelstahl-Endschalterbox
![10-30V Edelstahl-Endschalterbox mit 2x Pepperl+Fuchs NBB10-30GK50-E2](../../images/edelstahl-endschalterboxtable85.jpg)
Edelstahl-Endschalterbox
zum Einsatz in der Eisen- und Stahlindustrie, z.B. Rohgasklappen, Dreihebelklappen, Brillenschieber. Durch die eingebauten induktiven Pepperl+Fuchs Sensoren NBB10-30GK50-E2 ist ein großer Schaltabstand von 10mm gegeben. Hierdurch können mit der variabel einstellbaren Schaltfahne die Armaturen-Positionen einwandfrei angefahren und zurückgemeldet werden.
3.12 4 - 250 V AC/DC
mechanische Endschalterbox
![](../../images/Innenansicht%20Endschalterbox%20mit%20Schmersal-Endschalter.jpg)
Endschalterbox mit mechanischem
Schmersal-Endschalter für die Positionen Auf und Zu mit
eingefräster Schaltnocke.
3.13 4 - 250 V AC/DC
mechanische Endschalterbox
![Endschalterbox mit mechanischen Schmersal-Endschaltern](../../images/endschalterbox-mit-schmersal-endschalterntable70.jpg)
Endschalterbox mit mechanischen Schmersal-Endschaltern für die Positionen Auf und Zu.
3.14 4 - 250 V AC/DC
mechanische Endschalterbox
![](../../images/endschalterbox-mit-mechanischen-schmersal-endschalterntable70.jpg)
Endschalterbox mit mechanischen Schmersal-Endschaltern für die Positionen Auf und Zu.
|
